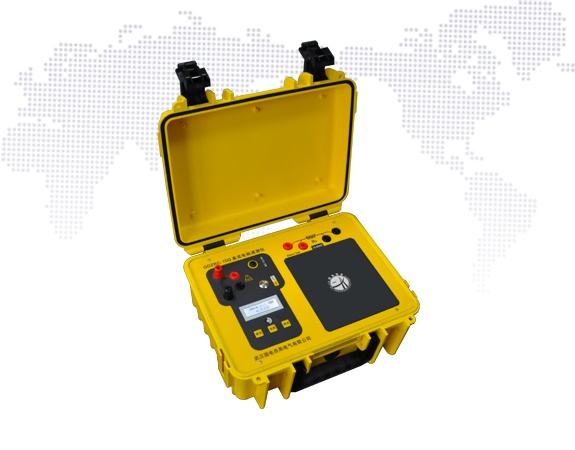

直流電阻測試儀又稱變壓器直流電阻測試儀/直流電阻速測儀，接下來為大家分享測量變壓器繞組直流電阻的意義和注意事項。

變壓器直流電阻測試儀的測量是變壓器測試中一個簡單而重要的測試項目。

通過測量變壓器繞組和套管的直流電阻，可以檢查繞組內部導線接頭的焊接質量，引線和繞組接頭的焊接質量，電壓分接開關的分接位置和導線與套管之間的接觸以及并聯支路的連接是否正確，變壓器的載流部分是否短路以及繞組是否短路；另外，在變壓器短路測試和溫升測試中，為了提供準確的繞組電阻值，還需要測量直流電阻。因此，繞組直流電阻的測量是變壓器測試的主要內容。移交測試標準規定它必須是一個項目；預防性測試程序規定，在變壓器運行1-3年后，將無勵磁變壓器切換到分接位置之后，對有載分接開關分接開關進行大修（在所有分接側）），并且大修后，必要時必須進行此測試。

變壓器繞組的直流電阻通過壓降法或電橋法測量。盡管測量方法很簡單，但是有許多因素會影響測量的準確性。為了獲得更準確的結果，有必要根據相關法規選擇合適的儀器并進行測量。為了確保測量的準確性，測量設備和人員的安全，并加快測試過程。測量時要注意的事項如下：

1）對于帶有電壓抽頭的變壓器，應在所有抽頭位置進行測量。


2）當三相變壓器有中點引線時，應測量各相繞組的電阻；當沒有中點引線時，可以測量線之間的電阻，然后計算各相的電阻。

3）必須在繞組溫度穩定的情況下進行測量。繞組和環境溫度的差異不得超過3°C。在溫度穩定的情況下，通常可以將變壓器的最高油溫用作繞組溫度，并在測量時進行測量。

4）由于變壓器的電感較大，因此電流穩定所需的時間較長。為了準確測量，您必須等待儀表指示器穩定后再讀數。如有必要，采取措施縮短穩定時間。

5）考慮到影響直流電阻測量精度的因素很多，例如儀器的精度水平，測試接線方法，溫度測量的精度，連接的連接狀態以及電流穩定性的程度，等，測量后，有必要再次進行檢查。如有疑問，請重新測試以獲得準確的測量結果。

6）測量時，非測試繞組應打開且不能短路。測量低壓繞組時，在通電和打開時會在高壓繞組中感應出高壓，因此應注意人身安全。

7）由于變壓器的電感較大，因此在打開或關閉電源時的自感電動勢很高。因此，為防止損壞儀器，應特別注意操作順序。打開電源時，首先打開電源電路，然后打開電壓表或檢流計，然后斷開電源電路。

8）測量電阻值以糾正引線的影響。
