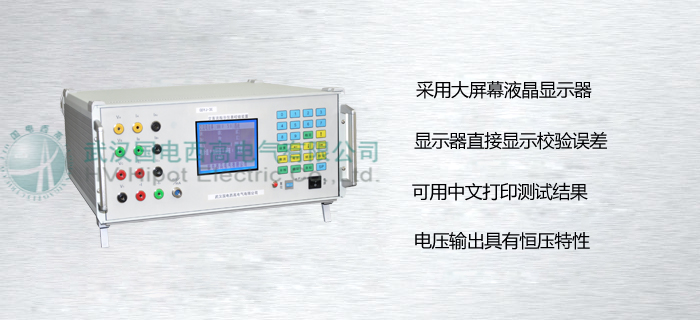

GDYJ-3E 交直流指示儀表校驗裝置

執行標準：JJG410-1994

產品介紹

GDYJ-3E 型便攜式程控三相交、直流指示儀表檢定裝置，是根據國家有關標準和規程要求精心而設計的，不需配置任何標準功率電能表和標準電壓、電流表，即可對0.2級及以下交、直流電壓、電流表、頻率、相位表、功率因數表進行自動或手動校驗和檢定，檢定結果可以通過打印機打印出來。本裝置采用大屏幕液晶顯示器顯示，漢字提示操作（根據用戶要求可增設電能表校驗）本儀器在同類產品有著它的獨到之處，尤其是在功能上、顯示上都做了全面的改進，它采用DSP交流采樣技術，裝置無需預熱即可校表、檢測，標準長期穩定性好，精度高，技術先進，結合最新視窗軟件技術，功能齊全，性能可靠，穩定性好，操作簡單，使用方便。本裝置還可根據用戶需要配置計算機管理軟件。整機結構采用標準工控機箱裝配。

產品特點

對指示儀表可進行手動和自動操作。
可采用任意編程方式對指示儀表進行校驗。
采用大屏幕液晶顯示器。
校表時在屏幕上有漢字提示，并導入您按步驟進行操作。
顯示器直接顯示校驗誤差。
智能化設計，操作由鍵盤控制。
可用中文打印測試結果。
校表電源和標準表一體化。
它采用DSP交流采樣技術，裝置無需預熱即可校表、檢測，標準長期穩定性好，精度高
輸出頻率可設置跟蹤市電頻率。
直流輸出與交流輸出接線分開。
可視外接負載大小，設置電流功率放大器的工作狀態（輕載或重載）。
輸出電壓短路，輸出電流開路具有完善的自我保護功能。
電壓輸出具有恒壓特性，輸出電流具有恒流特性，并具有定額、定相功能
多功能標準表部份具有功率、電能標準以及交、直流電流、電壓標準。

技術參數

輸出電壓	（AC）0~600V 電壓A 相（電壓B，C 相100V，200V，400V）
	（DC）0~600V 電壓A 相
	調節范圍：檔位×（0~120%）
	調節細度： 0.01%
	輸出容量： ≥15VA/相
輸出電流	（AC）0~25A 電流A 相（電流B，C 相1A，5A，20A）
	（DC）0~25A 電流A 相
	調節范圍：檔位×（0~ 130%）
	調節細度： 0.01%
	輸出容量： ≥20VA/相
輸出頻率	頻率范圍：45～65Hz
輸出頻率	調節細度：0.001Hz
三相功率	電壓量程：100V、200V、400V
三相功率	電流量程：1A、5A、20A
同相電流對同相電壓	相位調節范圍：0～359.9°
同相電流對同相電壓	調節細度：0.1°
三相電壓對稱度	三相四線：120 ±0.5°
三相電壓對稱度	三相三線：60 ±0.5°
電壓、電流波形失真度	≤0.5%
穩定度	≤0.02%
裝置誤差	≤0.1%
直流電壓、電流紋波系數	≤1%
交、直電流、電壓測量精度	≤±0.1%
供電電源	220V±10%
