GDF-1000直流系統接地故障檢測儀用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。該儀器在原理上引入一種全新的探測方法----波形分析法，其主要特點和優點：檢測靈敏度高、排查系統分布電容能力強、不斷電查找、不影響系統正常運行、抗干擾能力強、安全可靠等。

波形分析法，就是利用在直流母線與地之間加入一種特定的周期性電壓信號，通過卡鉗式探頭探測各支路電流，分析、計算電流信號基波與諧波的相位及相位差，進而判斷是否存在接地故障及接地故障點。

裝置的構成：本裝置由信號發生器、信號接收器和信號采集器（卡鉗）三部分組成。在查找直流系統故障時，三者須同時配合使用。

信號發生器的原理：

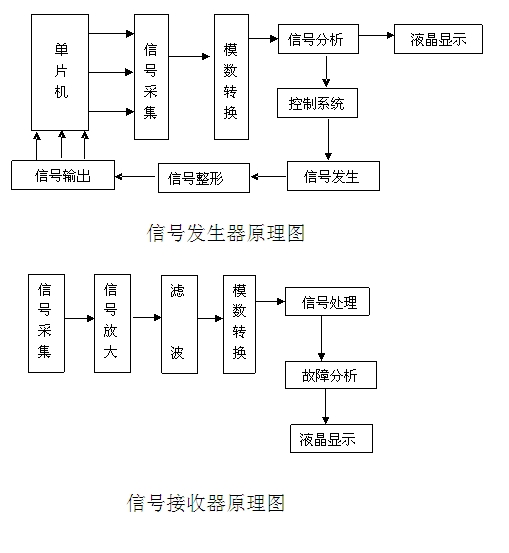

本信號發生器不采用傳統的LC或RC的振蕩電路，而采用全新的數字技術，因而具有信號穩定的特點。該信號發生器由單片機、A/D轉換電路、信號放大濾波電路、功率放大及隔直電路、輸出反饋及保護等部分組成，其實現原理圖如下：
