武漢國電西高電氣有限公司是專業從事電力系統高科技產品開發、生產、銷售的產業一體化公司。公司自成立以來開發出一系列直流接地故障定位裝置，該系列產品在現場的大量應用中獲得廣大用戶認可與肯定，總結以前各代產品的經驗和結合現場復雜的直流系統情況，開發出新一代GDF-3000直流系統接地故障測試儀，現已廣泛應用于全國各個省市。

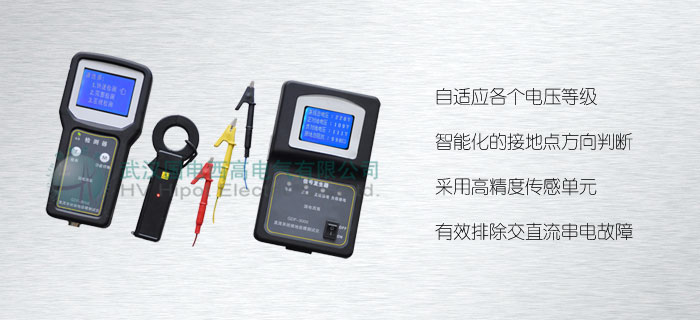

GDF-3000直流系統接地故障測試儀能夠自適應各個電壓等級的直流系統，配備高精度的檢測鉗表，通過對信號的高效、精確處理，大大提高了檢測范圍與抗干擾能力；采用了先進計算方法和模糊控制理論，將被檢測支路的絕緣程度以絕緣指數和波形的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的判斷以及接地阻抗值的計算，它們更是擁有準確的判斷能力和精確快 速的運算能力，每次檢測都能夠指出接地點的位置和接地電阻的阻值，從而快速、準確地實現包括環路在內的接地檢測。

GDF-3000不僅解決了直流系統間接接地、非金屬接地、環路接地、正負同時接地、正負平衡接地、多點接地等疑難故障的準確定位，并且還能準確的顯示系統電壓、對地電壓、接地阻值、支路接地阻抗值,真正解決了運行及檢修人員的后顧之憂。

本裝置以系統安全為首要前提，按行業標準的最高要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。

1. 具有自適應各個電壓等級的直流系統，具有智能化的接地點方向判斷功能，能夠快速、準確地定位出多點接地、高阻接地、正負極接地、環路接地等各種接地故障。
2. 友好的人機界面：人機界面簡潔、清晰，操作簡單，形象的絕緣指數顯示和實時的波形顯示，直觀地反應出各檢測支路的絕緣程度及接地故障點方向。
3. 高精度檢測：采用高精度傳感單元（分辨率達0.01mA），具有精度高、線性好、檢測范圍寬，能實現對多點接地、高阻接地的定位。
4. 抗干擾能力強：能有效排除交直流串電故障，不受接地故障點距離限制，通過軟硬件上的合理設計，能抗系統各種復雜紋波干擾，實現對接地點的精確定位。
5. 輸出功率小：根據直流系統現場的實際情況，信號發生器可智能式產生1.0～5.0mA 的信號電流，最大功率小于0.05W，保障直流系統的安全、可靠運行。
6. 人性化的外觀設計：采用工程力學的外形設計，使用舒適，重量輕巧，攜帶方便。
7. 嚴格選用優良的元器件，科學的生產管理，保證裝置的高靠性。

1. 適用直流系統電壓：220V±15%，110V±10%，48V±10%，24V±10%，或用戶定制其它電壓等級；
2. 抗對地分布電容范圍：系統對地總電容≤100uF，單支路對地電容≤5uF；
3. 信號發生器輸出功率：≤ 0.05W
4. 信號發生器測量范圍： 母線對地電阻測量：0－1000 KΩ； 系統對地容抗測量：0－1000 KΩ；
5. 檢測器精度： < 10ｕA；
6. 檢測器對接地故障定位范圍： 220V直流系統：　 0 ～ 500 KΩ； 110V直流系統：　 0 ～ 250 KΩ； 48V直流系統：　 0 ～ 125KΩ
7. 環境溫度：-35℃ ～ +50℃；
8. 相對濕度： ≤ 95% (不結露)
9. 總質量： 2 kg
10. 外形尺寸（包裝箱）： 380x280x120（mm）
