目前市場上主要有兩種類型的解決方案：基于 FSK 載波通訊技術和 脈沖電流方式。他們的識別效果都不是很好。
基于 FSK 載波通訊技術的臺區識別儀的缺陷
基于 FSK 載波通訊原理的固有特性，這種臺式識別儀有其缺陷，主要表現在如下兩大方面。
一、識別距離的不確定性問題
對于 同一條線路的不同時段有時可以接收到載波信號，有時卻無法收到，其主要原因在于低壓電網的不同時段用戶對電網產生的噪聲的強度不同，不同時段用戶載荷不同造成的線路阻抗不同，從而造成載波信號的 嚴重衰減，無法 穩定的 遠距離傳輸，使得 基于載波通訊原理的臺 區識別儀無法 可靠穩定 識別。
二、由于瞬間電流的寬頻特性，而難以識別信號的大小，不能解決信號在開關間串擾的問題。
該方式的臺區識別儀使用時產生的電流高達一百多安，可能造成一些難以估計的問題。

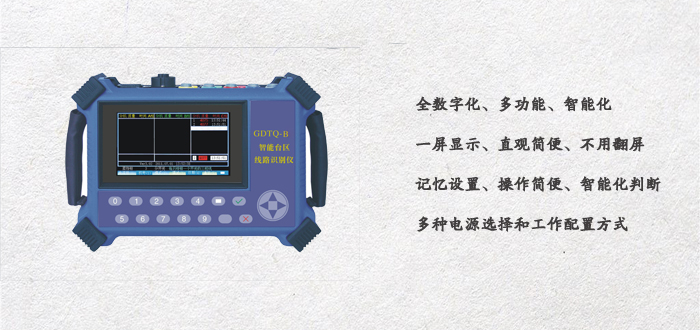

綜上所述，目前市場上無論是 基于 FSK 載波技術的臺區識別儀產品，還是利用脈沖電流方式的臺區識別儀產品都無法勝任復雜的現場情況。為此我們研發了新一代“智能臺區線路識別儀”。
載波通信參數
| 調制方式 | BFSK 調制 |
| 通訊速率 | 200BPS |
| 工作頻率 | 421KHz |
| 信號功率 | 2W |
| 通訊方式 | 無主從、透明方式 |
分 機
| 電 源 | 220V 交流電源 |
| 工作電壓 | 220V ± 30% |
| 發送電流信號頻率范圍 | 6K — 10KHz |
| 發送電流信號大小 | 3A |
| 顯示器 | 3.5 寸工業級 TFT 彩屏 |
| 環 境 溫 度 | -25 ℃ - +45 ℃ |
| 相 對 濕 度 | 40%-95% |
| 重 量 | <1kg |
| 體 積 | 190mm * 140 mm *50 mm |
主 機
| 電 源 | 220V 交流電源 DC20V |
| 電 流 鉗 | 5 A 鉗、 500A 鉗、 柔性鉗 |
| 信號質量范圍 | 100-5000 |
| 濾波器通帶 | 5.5K — 10 . 5KHz |
| 濾波器 50Hz 衰減 | -74db |
| 100 次諧波衰減 | -20 db |
| 顯示器 | 4.7 寸 16:9 工業級 TFT 寬彩屏 |
| 工作電壓 | 220V ± 30% |
| 工作溫度 | -25 ℃ - +45 ℃ |
| 工作濕度 | 40%-95% |
| 重 量 | <2kg |
| 體 積 | 265mm * 190 mm *65 mm |
