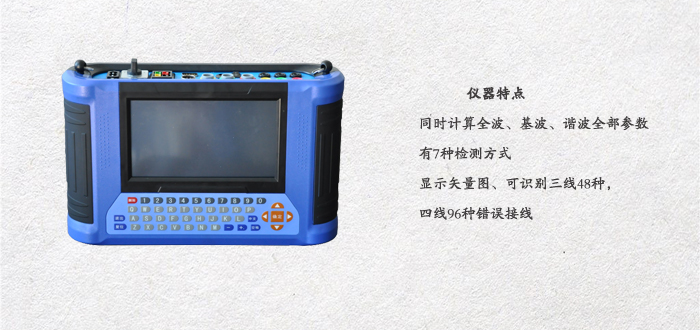

GDYM-3F三相電能表現場校驗儀

產品介紹

國電西高利用最新的科技進步，儀器實現了前所未有的功能。可同時對全波、基波、諧波進行精確的測量和計算。

高效的觸摸界面，使得在復雜界面下，也可清晰的選擇您感興趣的內容。如果您只想簡單的測試，和以前的儀器操作一樣簡單。如果您對諧波感興趣，我們測試了全部的諧波參數。

產品特點

同時計算全波、基波、諧波全部參數。在校驗界面，同時實時顯示全波基波的U、I、P、Q、VA、相角，以及諧波的合成U、I、P、Q、VA和百分比，U、I的正序、負序及零序含量，諧波的PH+、PH-、PH+/P基%、PH-/ P基%、全波PF、基波PF及諧波PF。
校驗方式包括全波有功、全波無功、基波有功、基波無功、基波視在、全波視在、諧波有功等7種方式。可校驗全波表、基波表、諧波表的有功電能準確度及全波表、基波表的無功電能準確度。也可校驗視在電能表的準確度。
可選任意一次諧波或多次諧波，計算合成的U、I、P、Q、VA和百分比，以及諧波有功電能。
可單獨同時分析三相的諧波的各次U、I、P、Q、VA的含量及測量值，顯示51次諧波+PH、諧波-PH及占基波的百分比，以確定正反向諧波有功對計量的影響量。
全波無功為基波和各次諧波無功的代數和。避免以往的90度移相法，在諧波下無功計量錯誤的情況。可按被測電能表的測量帶寬，選擇諧波次數。
可同時檢測兩路被檢脈沖，同時檢測的被檢脈沖的常數、工作方式及脈沖個數可完全不同。
過載2.4倍，所有測量點保證0.05%的準確度，保證CT二次額定電流為1A時的測量指標。500倍電流范圍保證計量指標；
顯示矢量圖、可識別三線48種，四線96種錯誤接線以及CT二次交叉接線。

技術參數

電壓		保證誤差范圍				25-600V
		啟動測量值				0.5V
		額定值				440V
		誤差等級				±0.05%
電流		端子		額定Ie		5A
				范圍		0.025A-12A
		鉗表		額定Ie		5A、100A、500A、1000A
				范圍		0.5%Ie—2.4Ie
		啟動電流				0.02%Ie
輸入頻率范圍						45-65Hz
頻率測量誤差						±0.01Hz
相位測量范圍						-180°- 180°
最大相位誤差						±0.1°
諧波百分比、諧波電工參數、諧波電能測量次數						2-51次
脈沖常數（注：Ie--額定電流）			低頻輸出 (三檔)		5A	3600P、36000P、360000P/kWh(kvarh、kVAh)
					其它	3600P、36000P、360000P *(5/Ie)P/kWh (kvarh、kVAh)
			內部高頻		5A	1.8x10 9 P/kWh
					其它電流檔位	1.8x10 9 *(5/Ie)P/kWh
最高脈沖輸入頻率						50kHz
5A端子	全波基波 kWh、P、U、I					±0.05%
	全波基波 Kvarh、Q、VA、VAh					±0.2%
	諧波 U、I、P、Q、S					±0.2%H （H=1+0.01k K=2-51）
5A鉗表	全波基波 kWh、P、U、I					±0.2%
	全波基波 Kvarh、Q、VA、VAh					±0.2%
	諧波 U、I、P、Q、S					±0.5% H （H=1+0.01k K=2-51）
	自檢電流循環輸出電流					0.05A,0.1A,0.25A,0.5A,1A,2.5A,5A
	自檢誤差（線性和角差）					±0.1%
大電流鉗	全波基波 kWh、P、U、I					±0.5%
	全波基波 Kvarh、Q、VA、VAh					±0.5%
	諧波 U、I、P、Q、S					±1.0% H （H=1+0.01k K=2-51）
其它	變比測量					±0.5%
	電壓影響					< ±0.01%
	頻率影響					< ±0.01%
	溫度影響					< ±0.005%/℃
	24小時變差					< ±0.01%
	諧波影響					< ±0.01%
可充電電池						11.1V 3000mAh
耐壓（電壓電流測量及電源與低壓端子之間）						4.0 kV
電快速瞬變脈沖群						4.0 kV
浪涌						4.0kV（共模），2.0kV（差模）
開機穩定時間						<3分鐘
環境溫度						-25℃-+45℃
相對濕度						40%-95%
工作電源						AC 55V - 600V
功耗						< 9W
外形尺寸						275mm * 196mm * 78mm
重量						< 1.5 kg
